PRACTICA DE  MONITOREO DE RED

1 .ENCONTRANDO HERRAMIENTAS

Herramientas	uso
1.     Angry IP scaner 325	Nos permite monitorizar nuestra red interna o LAN, identifica los equipos (o "nodos") conectados a ella como ordenadores, discos de red, routers, impresoras de red,también podemos Ver las direcciones IP de red.
2.     Kwifimanager.sourceforce.net	Gestor inalámbrico LANque nos permite Configurar y supervisar su red inalámbrica LAN PC-Tarjetas en Linux / KDE.
3.     Wifi radar.systemimager.org	permite escanear las redes disponibles y crear perfiles para sus redes preferidas. Puede arrastrar y soltar sus redes preferidas para organizar la prioridad perfil. WiFi Radar es probado para trabajar con un procesador Intel iwlagn 6300 en Slackware pero debería funcionar igual para cualquier iwconfig interfaz.
4.     BitMeter OS codebox.org.uk/pages/bitmeteros	BitMeter OS es una aplicación que registra el uso de la conexión de red (Internet y la red local); ésta permite ver los datos en tiempo real o consultar un determinado período de tiempo por medio de unos gráficos que muestran la actividad por horas, días y meses
5.                         autoscan-network.com	AutoScan es un escaneador de red cuyo objetivo es el de confeccionar un listado con todo el material que tengas conectado en red, con los puertos predefinidos para cada una de las maquinas. Incluso múltiples redes pueden ser escaneadas al mismo tiempo y en un tiempo recórd.
6.      Wireshark http://www.wireshark.org/	Es una herramienta que sirve para hacer análisis de protocolos sumamente útil al momento de solucionar problemas de red. Es compatible con más de de 480 protocolos y varios sistemas operativos.
7.      Zenmap http://nmap.org/zenmap/	Zenmap es una aplicación gráfica para manejar Nmap: un escáner de puertos que nos puede dar mucha información acerca de una máquina.

2. INSTALANDO HERRAMIENTAS

HERRAMIENTA	SISTEMAS OPERATIVOS
IP scaner	Compatible con Linux y Windows
Kwifimanager.sourceforce.net	Compatible con Linux
Wifi radar.systemimager.org	No es compatible con Windows 7 y vista,con XP si es compatible.
BitMeter OS	Compatible con windows
autoscan-network.com	Compatible con windows
Wireshark	Compatible con windows
Zenmap	Windows, Linux, Mac OS X y BSD.

               SOFTWARE ANGRY IP SCANER



Imagen 1. Ventana principal  nos arroja el número de equipos conectados a la red, equipos escaneados  y los rangos de IP.

IMAGEN 2. Se aprecia la dirección IP de los equipos  conectados ala red el nombre del de los mismos.

SOFTWARE BITMETER OS

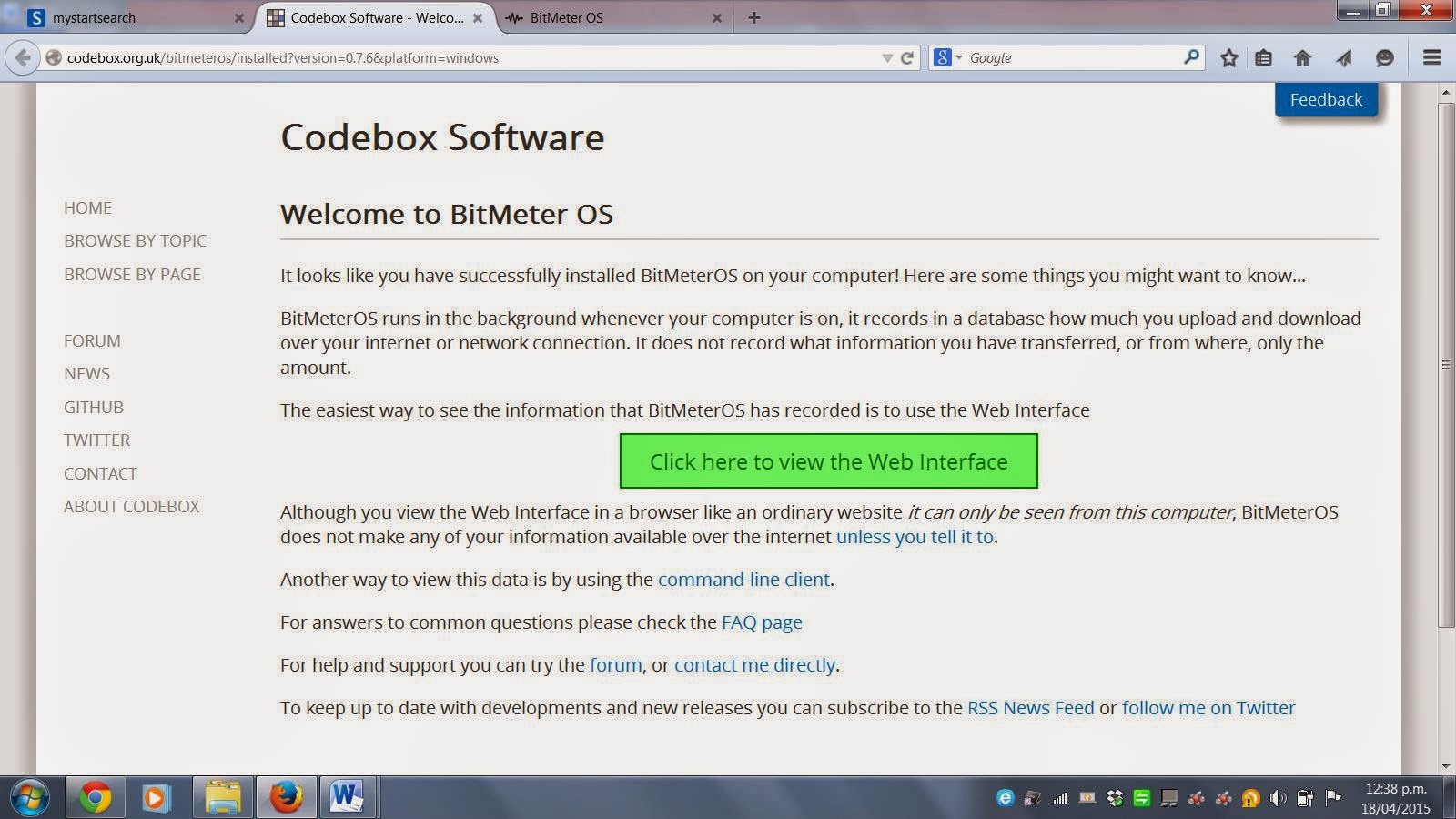

Imagen 3. Ventana principal de Bitmeter OS donde nos da la bienvenida y nos direcciona un link para entrar a la plataforma de monitoreo.

Imagen 4. Pestaña de Bitmeter OS de monitoreo donde se aprecia la señales actuales con las que contamos y su capacidad  con la que cuenta.

Imagen 5. Donde se aprecia la ventana de historial donde se ven las graficas por minutos ,horas y días de descarga y subida .

Imagen 6. Resumen  del dia ,mes y semana de carga y  descarga .

Imagen 7. Pestaña de preguntas

Imagen 8. Pestaña de alertas

Imagen 9. Pestaña de calculador

Imagen 10.pestaña de preferencias cambio de apariencia de la interfaz.

Imagen 11. Pestaña que nos dice de BitmeterOS.

Software Wireshark

Imagen 12  ventana principal de Wireshark

Imagen 13. Wireshark  captura de interfaz.

Imagen 14. Detalles de interfas.

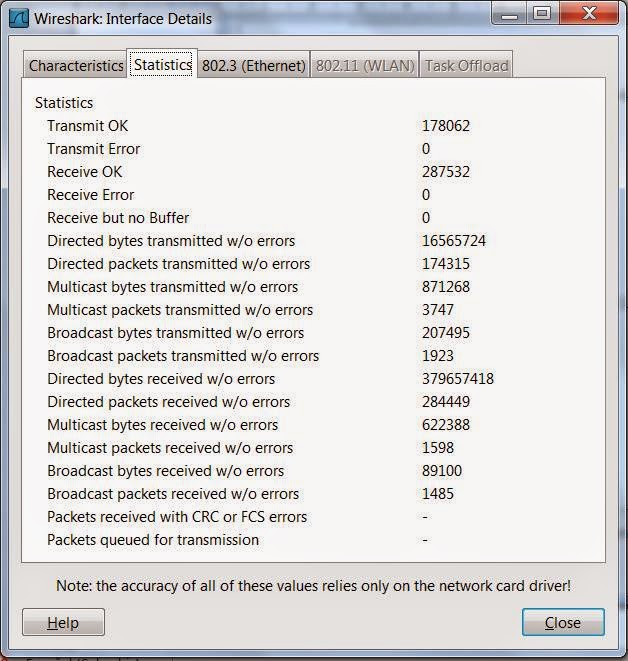

Imagen 15. Interfas detalles pestaña de estadística.

Imagen 16. Interfas detalles pestaña de  internet.

Imagen 17. Ventana de monitoreo.

Imagen 18.  Wireshark  protocolo de jerarquía estadística.

Imagen 19.  Wireshark  ventanas de graficas.

Imagen 20. Ventana de normas.

Software autoscant

Imagen 21. Ventana principal de autoscant.

Imagen 22. Ventana de configuración de autoscant pestaña de puertos.

Imagen 23. Ventana de configuración de autoscant pestaña de impresiones dactilares.

Software zenmap

Imagen 24. Ventana principal de  zenmap

Imagen 25. Ventana de nmap de salida

Imagen 26. Ventana de nmap de puertos .

Imagen 27. Ventana de nmap donde se aprecia el tipo de topología de la red.

Imagen 28. Ventana de nmap donde se aprecia el tipo de topología de la red.

Imagen 29. Ventada de escaneo .

Nota: todos los software fueros  instalados bajo el sistema operativo Windows

Presentado por Luis Alexander Piñeros Garzón.

Ingeniería electrónica

 Asignatura de Seguridad en redes .
